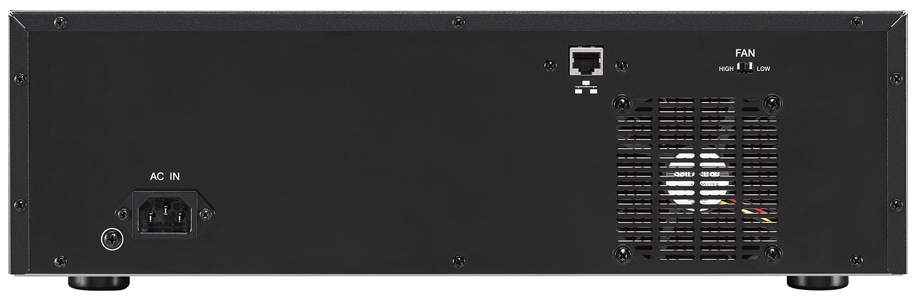

Yamaha SB168-ES 网络音频接口
作者： 发布于：2014-04-15 10:17:47 点击量：
数字声出色的传输能力
使用EtherSound传输数字声
雅马哈的可靠性
一般技术规格
| 输出 | SB168-ES | |
|---|---|---|
| I/O | 话筒输入 | 16 (Remote HA) 带 HPF |
| 幻像供电 | +48V DC; ON/OFF: 每通道 | |
| AD转换器 | 24bit; 128 次过采样 | |
| 线路输出 | 8 | |
| DA转换器 | 24bit; 128 次过采样 | |
| 数字 I/O | 2x EtherSound | |
| 一般技术规格 | SB168-ES | |
| 采样率 | 内部 | 48kHz |
| 外部 | 48kHz (-10% +2.5%) | |
| 总谐波失真 | 低于 0.05% (20Hz-20kHz) | |
| 频率响应 | 0 +0.5 -1.5dB 20Hz-20kHz | |
| 动态范围 | AD+DA: 108dB | |
| 嗡音和噪声电平 | 平均输入噪音 | -128dBu |
| 残余输出噪声 | -80dBu | |
| 串扰 | -80dB | |
| 供电要求 | AC100-240V 50/60Hz | |
| 功耗 | 65W | |
| 外观尺寸 | 宽 | 480mm; 18-7/8in |
| 高 | 132mm; 5-3/16in (3U) 142mm; 5-9/16in (包括橡胶脚垫) | |
| 深 | 359.7mm; 14-3/16in | |
| 净重 | 8kg; 17.6lbs | |
| 附件 | 使用说明书 AC电源线 | |
模拟输入特性
| 输入端 | 增益 | 当前负荷阻抗 | 用于标称 | 输入电平 | 接口 | |
|---|---|---|---|---|---|---|
| 标称 | 削波前的最大值 | |||||
| INPUT 1-16 | -62dB | 3 kΩ | 50-600Ω Mic & 600Ω 线路 |
-62dBu (0.616mV) | -42dBu (6.16mV) | XLR-3-31 型（平衡式) |
| +10dB | +10dBu (2.45V) | +30dBu (24.5V) | ||||
模拟输出特性
| 输出端 | 当前负荷阻抗 | 用于标称 | 最大输出电平（可选） | Output Level | 接口 | |
|---|---|---|---|---|---|---|
| 标称 | 削波前的最大值 | |||||
| 输出 1-8 | 75Ω | 600Ω 线路 | +24dB (默认) | +4dBu (1.23V) | +24dBu (12.3V) | XLR-3-32 型（平衡式) |
| +18dB | -2dBu (616mV) | +18dBu (6.16V) | ||||
数字 I/O特性
| 端口 | 格式 | 数据长度 | 电平 | 接口 |
|---|---|---|---|---|
| IN | EtherSound | 24bit | 100BASE-TX | etherCON CAT5 |
| OUT |
控制I/O特性
| 端子 | 格式 | 电平 | 接口 |
|---|---|---|---|
| NETWORK | IEE802.3 | 10BASE-T / 100BASE-TX | RJ-45 |
* 规格和外观如有变更，恕不另行通知。
* 所有商标和注册商标归属其所有者。
